Diagrid Structure Node คืออะไร มีความสำคัญต่องานสถาปัตยกรรมโครงสร้างเหล็กอย่างไร

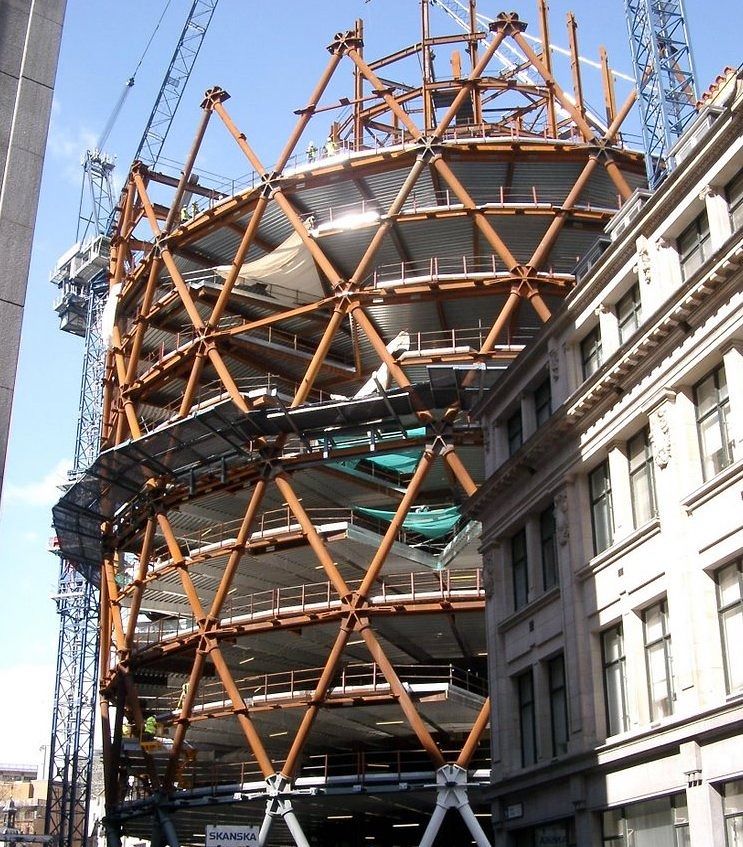

รูปภาพอ้างอิงจาก https://mapio.net/pic/p-8270823/

Node ถือเป็นส่วนประกอบสำคัญของการออกแบบโครงสร้างสถาปัตยกรรมประเภท Diagrid System ซึ่งเป็นรูปแบบโครงสร้างที่มีลักษณะเป็นเฟรมถักรัดด้านนอกของตัวอาคาร จึงมีผลทำให้ภายใน Core ของอาคารมีเสาเพียงไม่กี่ต้น ทำให้ได้ Space การใช้งานที่เพิ่มมากขึ้น เพราะ Diagrid System เป็นรูปแบบโครงสร้างที่รับน้ำหนักตัวมันเองได้ และยังช่วยพยุงรับน้ำหนักโครงสร้างอาคารส่วนๆอื่นๆในบางจุดได้อีกด้วย นอกจากนี้ยังสามารถต้านทานแรงกระทำต่างๆทั้งแรงลม แรงโน้มถ่วง หรือ การสั่นสะเทือน (แผ่นดินไหว) ได้ค่อนข้างดี

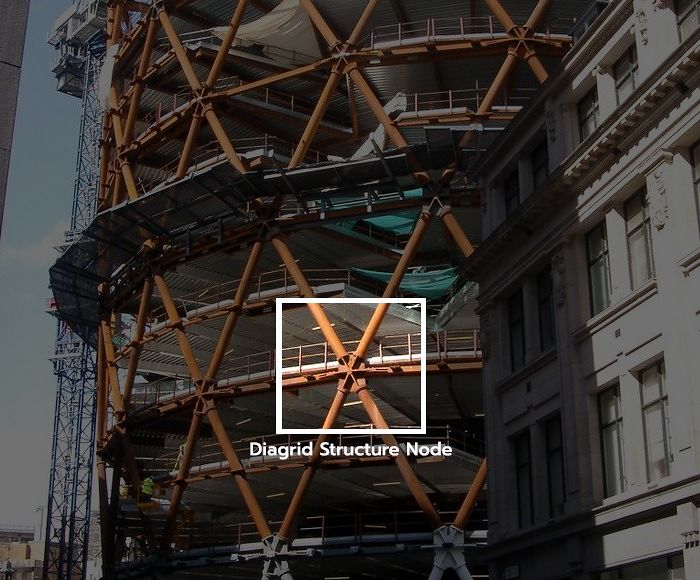

รูปภาพอ้างอิงจาก https://mapio.net/pic/p-8270823/

Diagrid Structural Node มีส่วนประกอบที่สำคัญอะไรบ้าง

  • Node คือ ชิ้นส่วนศูนย์กลางที่คอยยึด และรับแรงกระทำจากชิ้นส่วนแนวทแยง และแนวนอน
  • Diagonal Member คือ ชิ้นส่วนแนวทแยง ส่วนมากจะทำจากเหล็กท่อกลม และเหล็กกล่องขนาดใหญ่
  • Horizontal Member คือ ชิ้นส่วนแนวนอน ส่วนมากจะทำจากเหล็กเอชบีม และเหล็กกล่องขนาดใหญ่
  • Bolt คือ ชิ้นส่วนสลักเกลียวที่ใช้ยึดชิ้นส่วนแนวทแยง และชิ้นส่วนแนวนอนเข้ากับฐานของ Node

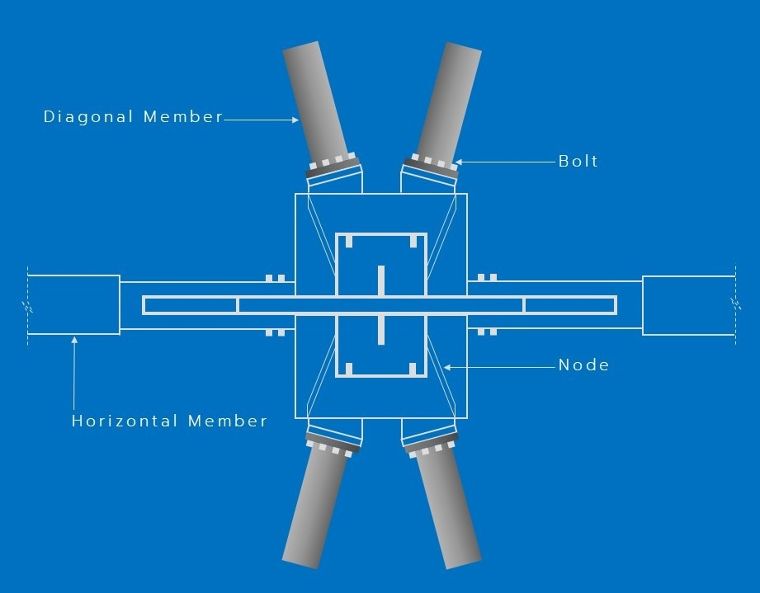

Diagrid Structural Node Detail

ลักษณะ และความสำคัญของ Node ในงานโครงสร้างแบบ Diagrid System

Node จะทำหน้าที่เป็นส่วนประกอบสำคัญของโครงสร้างแบบ Diagrid System โดยส่วนประกอบแนวทแยงทั้งหมด (Diagonal Member) ซึ่งมักนิยมทำจากท่อเหล็กกลมจะถูกประกอบเชื่อมต่อกับชิ้นส่วนของ Node ที่ได้รับการออกแบบมาอย่างดีสำหรับการต้านทานแรงกระทำสองประเภท คือ แรงโหลดแนวตั้ง และแรงเฉือนแนวนอน

โดยทั่วไปแล้ว Node จะถูกประกอบติดตั้งเข้ากับชิ้นส่วนแนวทแยง (Diagonal Member) ด้วยวิธีการเชื่อม หรือ การใช้สลักเกลียว (Bolt) ยึดเข้ากับฐาน Plate ของ Node ในแต่ละจุด

แม้ในปัจจุบันการประกอบชิ้นส่วน Diagrid Structural System จะนิยมใช้ Bolt กันอย่างแพร่หลาย แต่ก็มีข้อควรระวัง โดยเฉพาะในกรณีที่เกิดแผ่นดินไหวแล้วมีแรงโหลด และแรงเฉือนจำนวนมหาศาลเกิดขึ้นในตำแหน่งของการยึดด้วย Bolt ระหว่างฐาน Plate ของ Node ในแต่ละจุด กับชิ้นส่วนแนวทแยง (Diagonal Member) ถ้าหากออกแบบ และคำนวณค่าตัวเลขทางวิศวกรรมที่คลาดเคลื่อน และไม่รอบคอบพอ มันจะกลายเป็นจุดที่อ่อนแอของระบบโครงสร้าง Diagrid Structural ในทันที

ด้วยเหตุนี้ในปัจจุบันจึงมีการนำเทคโนโลยีขั้นสูง หรือ ใช้ Software สำหรับการออกแบบโครงสร้างพิเศษในการช่วยคำนวณแรงกระทำต่างๆที่เกิดขึ้นกับตัวโครงสร้างแบบ Diagrid Systemในระหว่างการออกแบบนั่นเอง

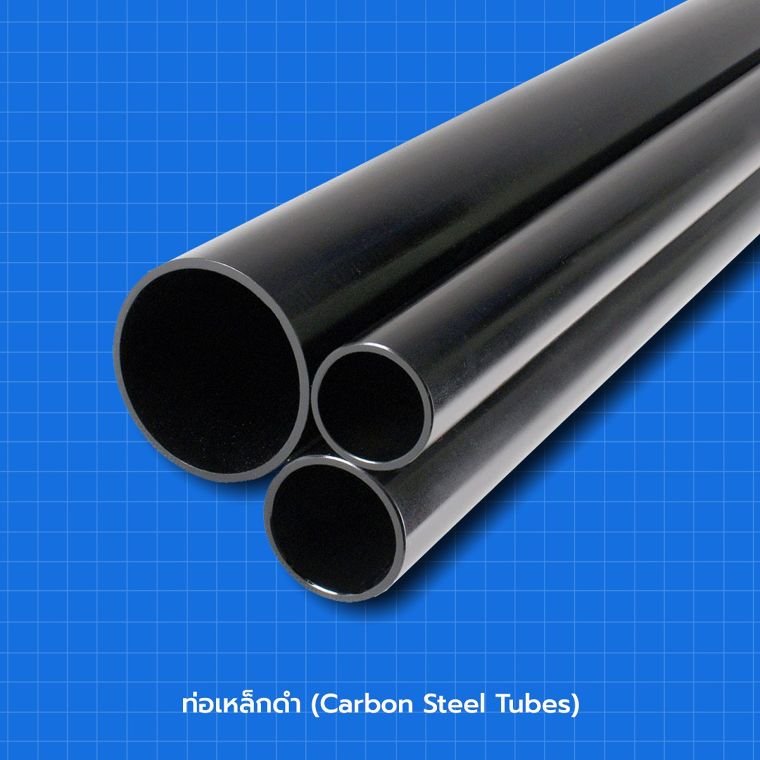

ท่อเหล็กดำสำหรับใช้ทำชิ้นส่วนแนวทแยง (Diagonal Member)

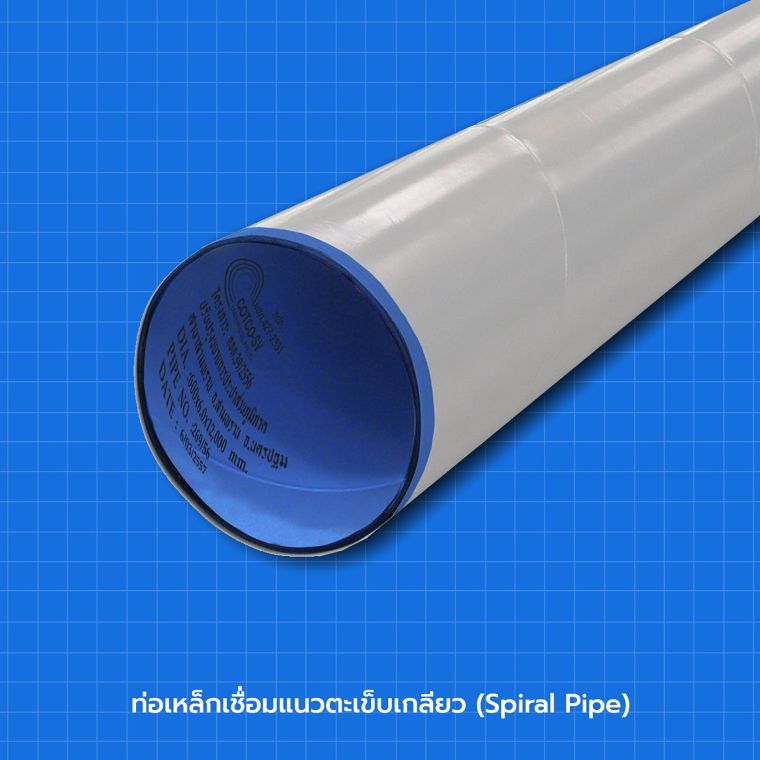

ท่อเหล็กเชื่อมแนวตะเข็บเกลียวสำหรับใช้ทำชิ้นส่วนแนวทแยง (Diagonal Member)

สำหรับท่านที่สนใจเหล็กท่อกลมที่ใช้ในงานโครงสร้างสถาปัตยกรรม

สามารถสอบถามข้อมูล และติดต่อแบรนด์ได้ที่ Cotco Call Center  02-285-2700​ ​

Website : www.cotcometalworks.co.th  ,FB Page : Cotco Metal Works Ltd.
