หวีคอนกรีตรองท่อคืออะไร และแต่ละขนาดเหมาะกับท่อประเภทใดบ้าง

ไขข้อข้องใจ หวีคอนกรีตรองท่อคืออะไร? หวีคอนกรีตรองท่อ HDPE หรือแคล้มล็อคท่อ HDPE ชื่อภาษาอังกฤษคือ HDPE Spacer Block, Concrete Spacer Block for HDPE หรือ Duct Bank Concrete Spacers หวีคอนกรีตรองท่อใช้สำหรับรองรับท่อต่างๆ ที่ถูกเดินในแนวบ่อคอนกรีตและล็อคให้ท่ออยู่กับที่ไม่ซ้อนทับกันกับท่ออื่นๆ ที่อยู่ในบ่อเดียวกัน ช่วยป้องกันความเสียหายที่จะเกิดกับท่อนั้นๆ ได้



โดยส่วนใหญ่หวีคอนกรีตรองท่อจะถูกนำมาใช้กับท่อระบบประปาสุขาภิบาล เช่น ท่อน้ำ ท่อน้ำดื่ม หรือท่อเคมี และสามารถใช้ได้กับงานระบบไฟฟ้า เช่น  ท่อร้อยสายไฟฟ้า หรือท่อเคเบิลต่างๆ โดยมักใช้ในโรงงานอุตสาหกรรม

คุณสมบัติของหวีคอนกรีตรองท่อ HDPE

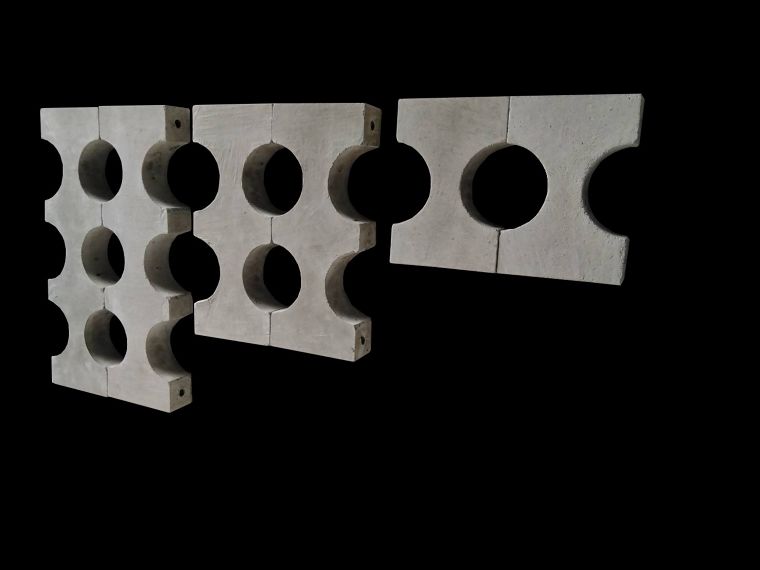

หวีรองท่อคอนกรีตมีลักษณะเป็นแผ่นคอนกรีตที่ถูกเจาะรูครึ่งวงกลมไว้ที่ขอบ เมื่อนำหวีรองท่อคอนกรีตสองแผ่นมาประกบกันจะมีรูวงกลมไว้สำหรับวางท่อพอดี โดยปกติท่อเหล่านี้จะถูกวางลงในรางคอนกรีตเป็นแนวยาว ในรางคอนกรีตนั้นจะมีท่อหลายท่อด้วยกัน ดังนั้นเพื่อไม่ให้ท่อเปล่านี้กดทับกันหรือพันกันยุ่งเหยิง จึงจำเป็นต้องมีหวีคอนกรีตรอง HDPE ใช้เพื่อรองรับท่อ HDPE เป็นช่วงๆ เพื่อช่วยรักษาระยะห่างระหว่างท่อให้มีความสม่ำเสมอกันและไม่กดทับกันในแนวตั้ง



วิธีการติดตั้งหวีคอนกรีตรองท่อ

  1. ขุดดินให้ได้ขนาดตามที่กำหนด โดยที่ความลึกต้องไม่น้อยกว่า 1.20 ม. จากระดับถนนถึงหลังท่อชั้นบนสุด และให้ความกว้างของแนวร่องห่างจากหวีคอนกรีตด้านละ 10 ซม.
  2. พื้นที่ท้องร่องต้องใส่ทรายอัดในแนวร่องหนา 15 ซม. ตลอดแนว
  3. จากนั้นให้วางหวีรองคอนกรีตลงไปในแนวร่อง แล้วจึงวางท่อ HDPE
  4. เสียบเหล็กยึดหวีคอนกรีต 15 มม. เพื่อล็อกหวีคอนกรีตไม่ให้เลื่อนออกจากกัน
  5. จะต้องวางหวีคอนกรีตทุกๆ ระยะ 2 ม. เป็นอย่างน้อย ส่วนบริเวณที่มีการต่อท่อต้องวางหวีคอนกรีตห่างกันอย่างน้อย 60 ซม.
  6. กลบด้วยทรายจากระยะก้นท่อถึงเหนือผิวท่อชั้นบนหนา 20 ซม.



*อ้างอิงจากคู่มือวางระบบเคเบิลใต้ดิน กองมาตราฐานระบบไฟฟ้าฝ่ายมาตราการความปลอดภัย*

หวีคอนกรีตรองท่อแต่ละขนาดใช้งานต่างกันอย่างไร

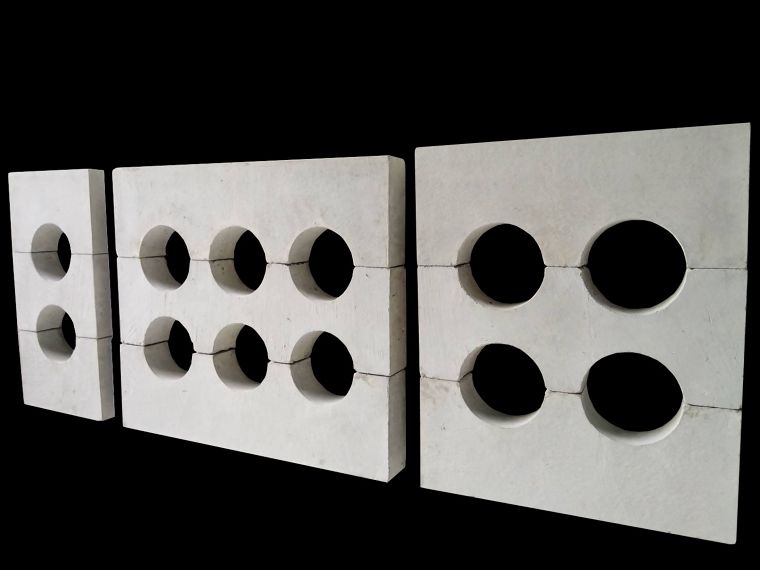

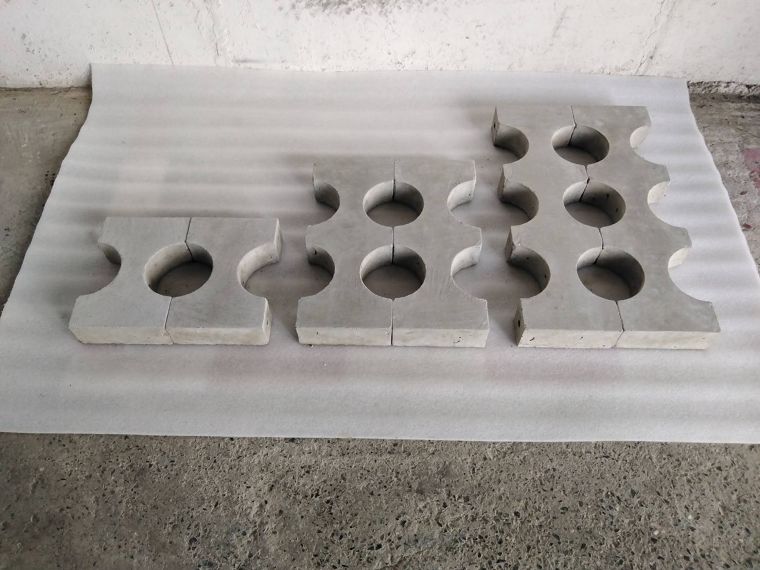

หวีคอนกรีตรองท่อมี 3 ขนาด แตกต่างกันที่จำนวนรูในแนวนอนสำหรับวางท่อดังนี้

  • กว้าง 29.5 x สูง 20 x หนา 7.5 เซนติเมตร (1 รู)
  • กว้าง 49.5 x สูง 20 x หนา 7.5 เซนติเมตร (2 รู)
  • กว้าง 69.5 x สูง 20 x หนา 7.5 เซนติเมตร (3 รู)



หวีคอนกรีตรองท่อเหมาะกับท่อประเภทใดข

ขนาดของรูตรงกลางมี 2 ขนาดให้เลือกตามมาตรฐานของขนาดท่อ HDPE คือ

  • HDPE size 2" (63 มิลลิเมตร)
  • HDPE size 5" (140 มิลลิเมตร)



ท่อที่ใช้กันโดยทั่วไปคือท่อ HDPE ย่อมาจาก High Density Polyethylene ในบางครั้งเรียกว่าท่อ PE โดยท่อ HDPE จะมีลักษณะโค้งงอ สามารถดัดโค้งได้เพื่อให้เหมาะสมกับลักษณะของอาคารที่ติดตั้ง ท่อ HDPE ที่สีดำคาดฟ้าคือท่อสำหรับงานประปาสุขาภิบาล ส่วนท่อที่มีสีดำคาดแดงคือท่อสำหรับงานไฟฟ้า



ราคาของผลิตภัณฑ์

ราคาเริ่มต้น 80 บาท/ชิ้น



หมายเหตุ: สามารถสั่งผลิตตาม Size ที่ต้องการได้

บริษัท ซีซีพี เพวิ่งสโตนส์ จำกัด (CCP Paving Stone) นับเป็นหนึ่งในผู้นำการผลิตและจำหน่ายผลิตภัณฑ์คอนกรีตรายใหญ่ของประเทศที่ได้รับความไว้วางใจให้มีส่วนร่วมในโครงการภาครัฐและภาคเอกชนสำคัญระดับประเทศมากมาย บริษัทฯ นำเนินธุรกิจผลิตและจำหน่ายผลิตภัณฑ์คอนกรีตที่เกี่ยวข้องกับงานสาธารณูปโภคอย่างครบวงจร ซึ่งบริษัทฯ ได้มุ่งมั่นพัฒนาคุณภาพและนวัตกรรมใหม่ ที่ช่วยสร้างสรรค์ผลิตภัณฑ์คอนกรีตให้ก้าวทันวิวัฒนาการของเทคโนโลยีการก่อสร้าง และตอบรับกับความต้องการของลูกค้าอย่างต่อเนื่อง

สามารถกรอกข้อมูลความต้องการ Spec สินค้าได้ที่ลิงค์นี้

www.wazzadu.com/page/ccppavingstone/contact

สอบถามข้อมูล และติดต่อสั่งซื้อได้ที่เบอร์ 0614034448

  • หวีคอนกรีตรองท่อ HDPE มาตราฐานการไฟฟ้า

    งานระบบประปา ท่อประปา

    80 บาท/ชิ้น

    Online
บจก.ซีซีพี เพวิ่งสโตนส์ CPS จำหน่ายสินค้า เพื่อตอบโจทย์ในด้านงานการจัดการ Landscape โดยเฉพาะพื้นที่สโลปหรือแนวเนิน เชิงเขาต่างๆเรามีสินค้าเพื่อให้เหลือใช้ได้เหมาะสมกับงานและตอบโจทย์ในเรื่องของการติดตั้งง่าย ประหยัดแรงงานและเวลา เพราะเรามีนวัตกรรมในการใช้เครื่องจักรเข้ามาติดตั้ง จึงทำให้ผู้ใช้งานสามารถควบคุมค่าใช้จ่ายของแต่ละโครงการได้เป็นอย่างดี
หมายเหตุ:
1)อบรมให้ฟรี สำหรับลูกค้าที่มีทีมติดตั้งแล้ว
2)ปรึกษาฟรี และ สำรวจหน้างานฟรี ทั่วประเทศ แต่ถ้ากรณีลูกค้าให้ติดตั้ง ทางแบรนด์
ก็ได้ทำขั้นตอนเสนอราคากลับไปให้ค่ะ ...
