การออกแบบรอยต่อเหล็กในงานโครงสร้าง Bolted Connection

อาคารโครงสร้างเหล็กมีรอยต่อที่สำคัญหลายจุดที่เกี่ยวข้องกับงานออกแบบ ความเข้าใจในรอยต่อจึงเป็นส่วนสำคัญในงานออกแบบอาคารที่ใช้โครงสร้างเหล็ก และการเชื่อมโครงสร้างในจุดต่างๆก็มีรายละเอียดแตกต่างกันไป ดังนี้

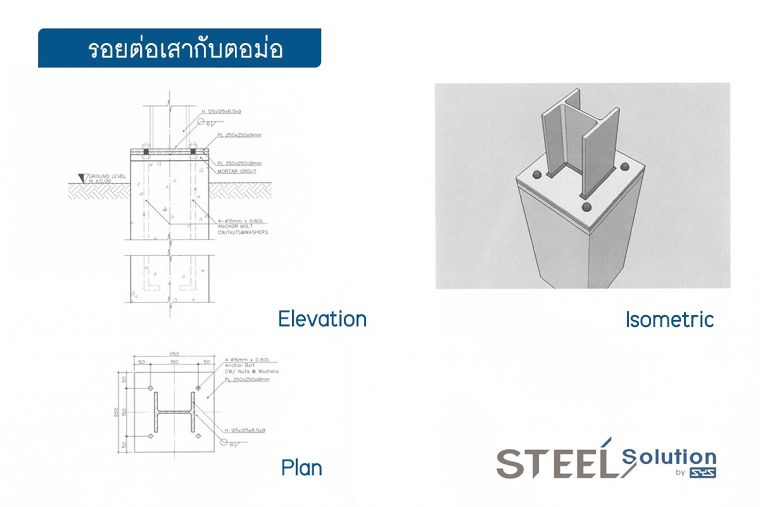

รอยต่อระหว่างตอม่อคอนกรีตและเสาเหล็ก

ใช้เมื่อต้องการสร้างอาคารเหล็กบนตอม่อคอนกรีต เพื่อให้ส่วนโครงสร้างเหล็กของชั้น 1 สูงพ้นระดับผิวดิน และสามารถป้องกันความชื้นจากใต้ดินซึ่งอาจทำให้เหล็กเป็นสนิมได้ ในกรณีที่ก่อสร้างในบริเวณที่มีความชื้นสูง ควรเทคอนกรีตยกระดับเสาเหล็กไว้เพื่อป้องกันความชื้น

เพื่อการติดตั้งที่สะดวกและรวดเร็วควรฝังเดือยเหล็กไว้ที่ตอม่อคอนกรีตก่อนขณะที่กำลังเทคอนกรีตตอม่อ แล้วจึงเชื่อมแผ่นเหล็กที่เจาะรูเตรียมไว้แล้วเข้ากับฐานเสาเหล็ก จากนั้นให้นำเสาเหล็กพร้อมแผ่นเหล็กที่ฐานเสามาประกอบกับตอม่อซึ่งฝังเดือยเหล็กไว้แล้ว เพียงเท่านี้ก็จะช่วยให้การทำงานมีมาตรฐานและสะดวกรวดเร็ว

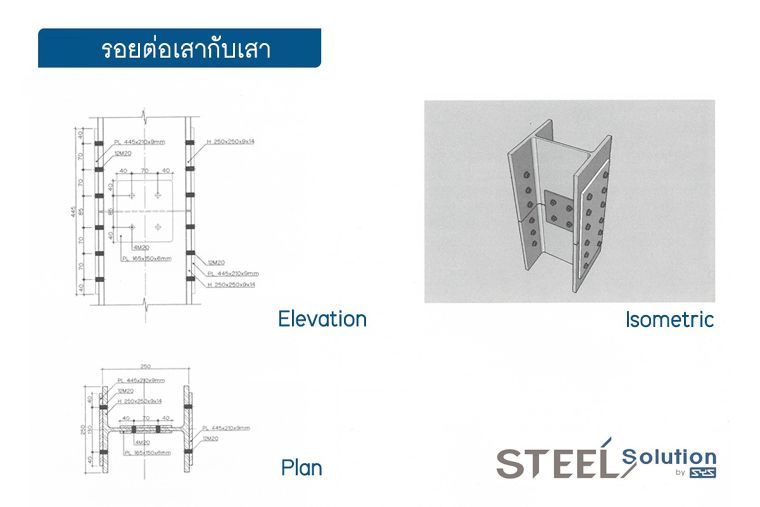

รอยต่อระหว่างเสาเหล็กกับเสาเหล็ก

เพื่อเพื่มความสูงของเสา สามารถต่อเสาเหล็กที่มีขนาดเท่ากันหรือขนาดต่างกันก็ได้ อาจเป็นเพราะต้องการลดน้ำหนักโครงสร้าง หรือเพื่อความสวยงามทางสถาปัตยกรรม

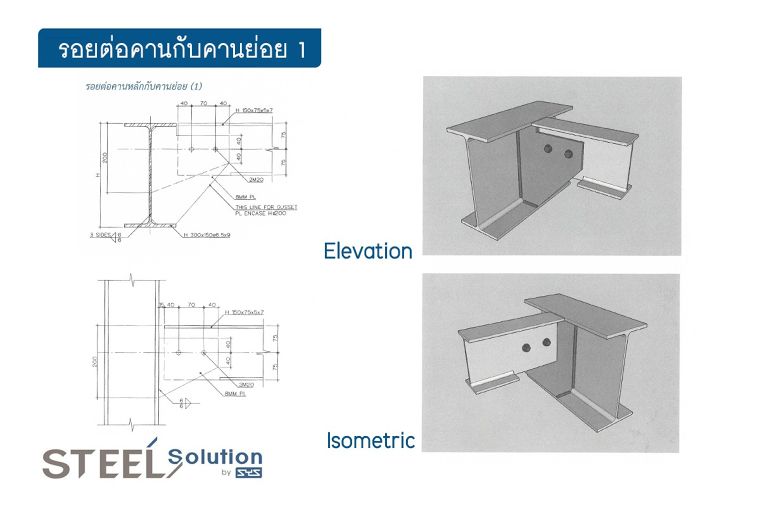

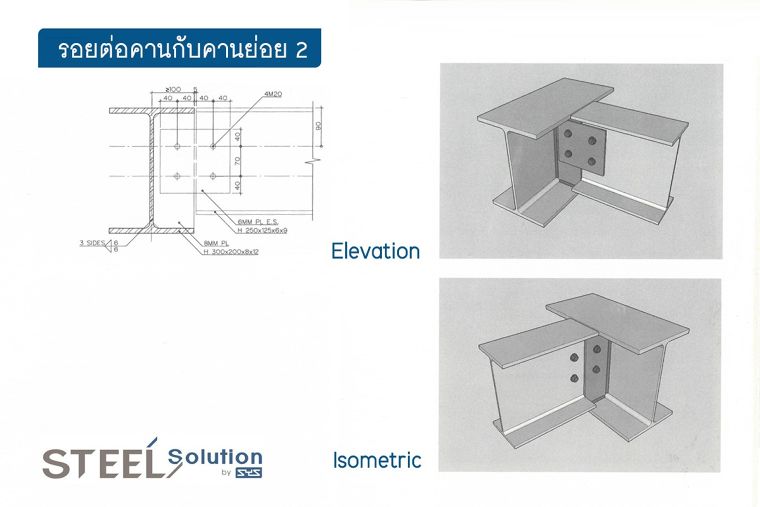

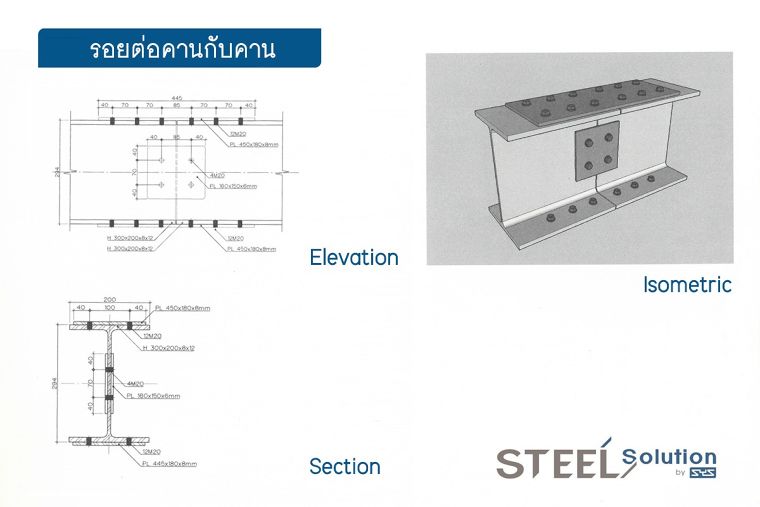

รอยต่อระหว่างคานกับคาน

คานเหล็กรูปพรรณสามารถรองรับพื้นได้ทุกรูปแบบ ไม่ว่าจะเป็นคอนกรีตเทในที่ พื้นคอนกรีตสำเร็จรูป พื้นเหล็กรีดลอน โดยชิ้นส่วนคานแต่ละชิ้นสามารถตัดให้ได้ขนาดตามที่ออกแบบไว้ และสามารถเตรียมชิ้นส่วนต่างๆได้จากโรงงาน จึงช่วยลดระยะเวลาในการติดตั้งได้ทั้งยังสามารถควบคุมมาตรฐานได้อย่างดีอีกด้วย



การใช้สลักเกลียว (ฺBolting)

ข้อดีของการใช้รอยต่อแบบสลักเกลียว (ฺBolting)

  • เหมาะสำหรับงานที่ต้องการรื้อถอนไปประกอบใหม่ หรือโครงสร้างสำเร็จรูป
  • ติดตั้งง่าย ไม่ต้องการใช้ไฟฟ้า ใช้เพียงเครื่องมือช่าง
  • มีสลักเกลียวและแหวนรองให้เลือกตามความเหมาะสม
  • ให้ความรู้สึกมั่นคงแข็งแรง
  • เหมาะกับโครงสร้างที่อยู่สูง และไม่สะดวกในการเชื่อม

ข้อเสียของการใช้รอยต่อแบบสลักเกลียว (ฺBolting)

  • ต้องการความแม่นยำสูง
  • อุปกรณ์จับยึดมีส่วนที่ยื่นออกมา ทำให้มีผลต่อการทำงานบางประเภท

*หมายเหตุ ทั้งนี้การคำนวณขนาดและจำนวน Bolt รวมถึงระยะห่างควรให้วิศกรผู้เชี่ยวชาญเป็นผู้กำหนด

สอบถามข้อมูล และติดต่อแบรนด์ได้ที่ SYS Call Center  02-586-7777  ​

Email : solution@syssteel.com  Line: @syssteel​  ,FB @syssteel​
