ลักษณะโครงสร้างหลังคาแบบโครงเคเบิลขึง (Roof Cable Structure)

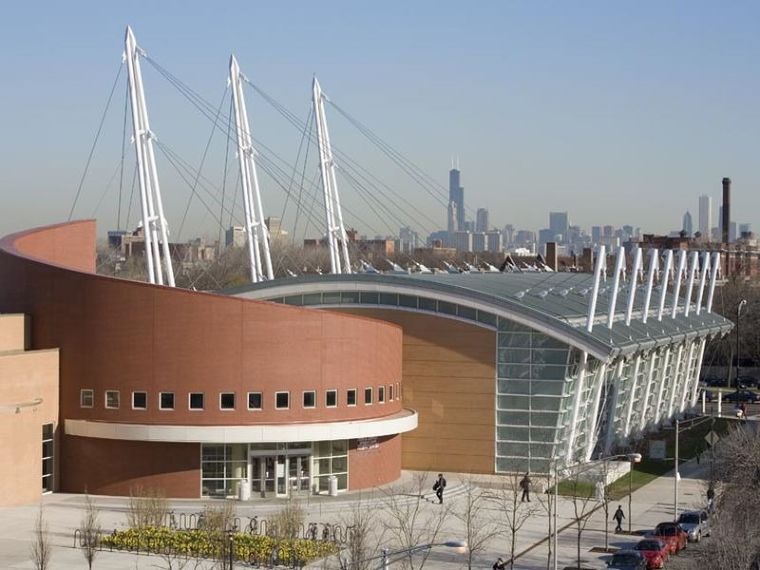

Roof Cable Structure :  the Ratner Athletic Center

รูปภาพอ้างอิงจาก www.cmrp.com/ratner-athletic-center

โครงสร้างหลังคาโครงขึง (Roof Cable Structure) คืออะไร

โครงสร้างหลังคาโครงขึง คือ ลักษณะโครงสร้างอีกรูปแบบหนึ่ง ที่อยู่ในแขนงประเภทของโครงสร้างช่วงพาดกว้าง หรือ โครงสร้างช่วงยาว (Wide Span or Long span Structure) นั่นเอง

โครงสร้างหลังคาโครงขึง เป็นรูปแบบโครงสร้างหลังคาที่สามารถแผ่ครอบคลุมเนื้อที่ได้กว้างขวาง โดยเฉพาะระนาบกว้าง หรือ ระนาบตามแนวยาว ส่วนมากแล้วนิยมใช้เป็นโครงสร้างหลังคาสถาปัตยกรรมขนาดกลางไปจนถึงขนาดใหญ่

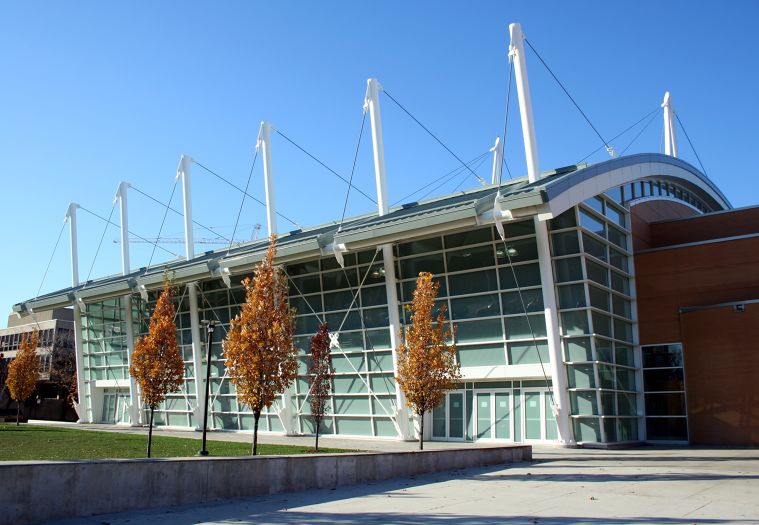

Roof Cable Structure :  Ratner Center

รูปภาพอ้างอิงจาก www.flickr.com

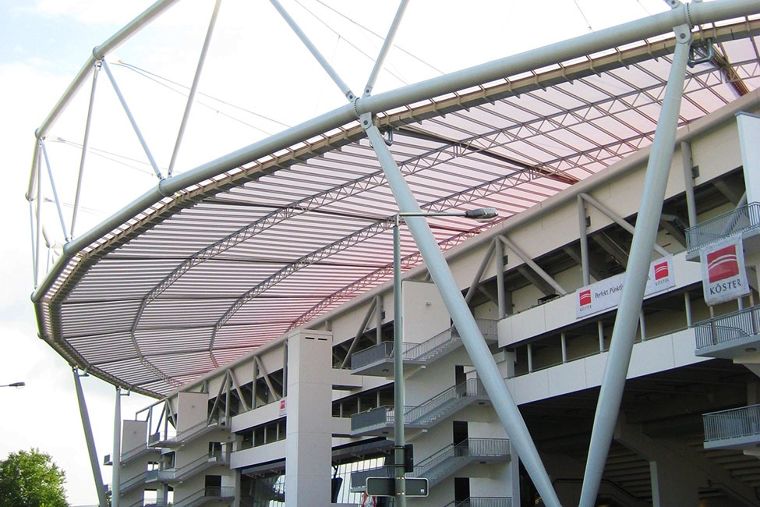

Roof Cable Structure :  Bay Arena

รูปภาพอ้างอิงจาก www.kuk.de

ลักษณะของโครงสร้างหลังคาโครงขึง

โครงสร้างหลังคาโครงขึงจะมีจุดรับน้ำหนัก หรือ รับแรงกระทำหลักๆ คือ เสากระโดง (จำนวนเสามากน้อยขึ้นอยู่กับลักษณะการออกแบบ และขนาดสิ่งปลูกสร้างนั้นๆ) ส่วนมากจะนิยมใช้ Span เสาแถวเดียว หรือ Span เสาแถวคู่

โดยมีการขึงตรึงเคเบิล หรือ ลวดเหล็กกล้าแรงดึงสูงจากสมอถ่วงระดับดิน, โครงสร้างหลัก หรือ เสากระโดงที่คอยรับน้ำหนัก แล้วยึดเข้ากับชิ้นส่วนโครงสร้างช่วงพาดที่เปรียบเสมือนคานเป็นระยะๆด้วยสลักเกลียว (Bolt) ซึ่งจะทำให้ระยะห่างระหว่างจุดรับแรงมีช่วงที่แผ่กว้าง หรือ ยาวขึ้นนั่นเอง

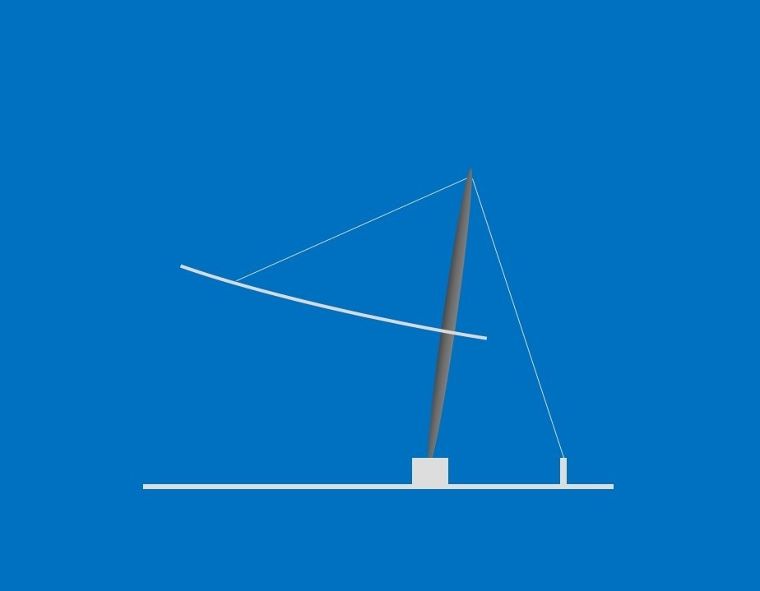

ตัวอย่างโครงสร้างหลังคาแบบโครงเคเบิลขึง (Roof Cable Structure)

ตัวอย่างโครงสร้างหลังคาแบบโครงเคเบิลขึง (Roof Cable Structure)

วัสดุหลักที่ใช้ในการออกแบบก่อสร้างโครงสร้างหลังคาโครงขึง (Roof Cable Structure) ประกอบด้วย

เหล็กเอชบีม ส่วนใหญ่ใช้เป็นโครงสร้างหลักของตัวสถาปัตยกรรม หรือ ใช้เป็นเสาที่คอยตรึงเคเบิลเข้ากับโครงสร้างช่วงพาด

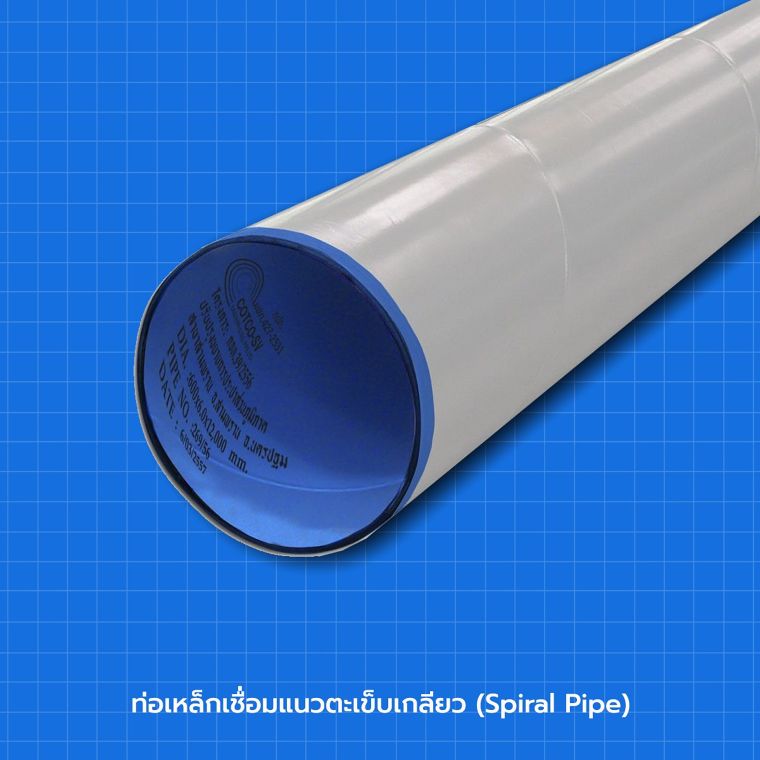

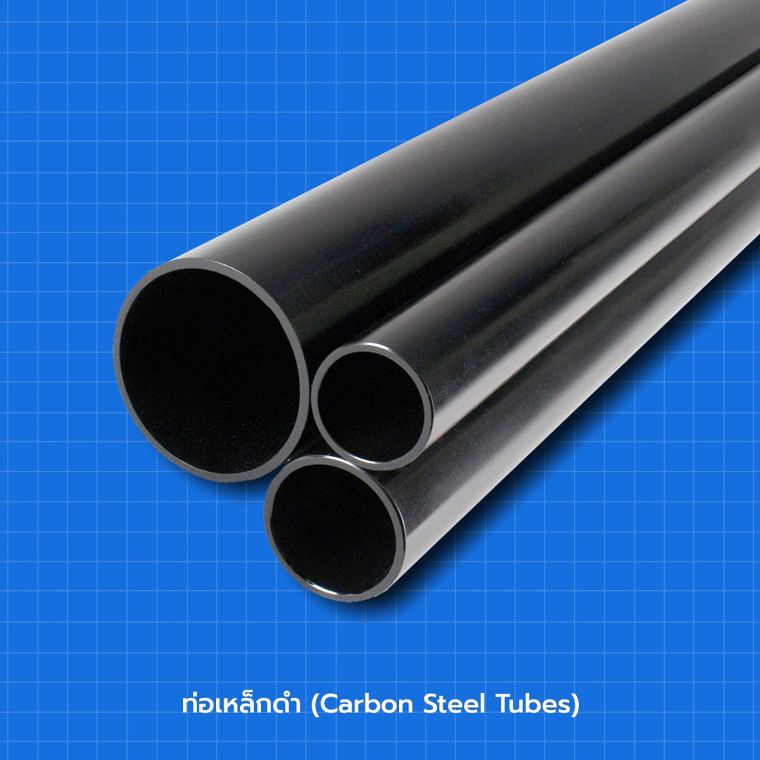

ท่อเหล็กดำ, ท่อเหล็กตะเข็บเกลียว และเหล็กกล่อง มักใช้เป็นส่วนประกอบโครงสร้างช่วงพาด และใช้เป็นเสากระโดงที่คอยตรึงเคเบิลเข้ากับโครงสร้างช่วงพาด หรือ โครงสร้างส่วนยื่น

เคเบิล หรือ ลวดเหล็กกล้าแรงดึงสูง สำหรับใช้ขึงตรึงยึดระหว่างโครงสร้างหลัก เข้ากับชิ้นส่วนโครงสร้างช่วงพาด หรือ โครงสร้างส่วนยื่น

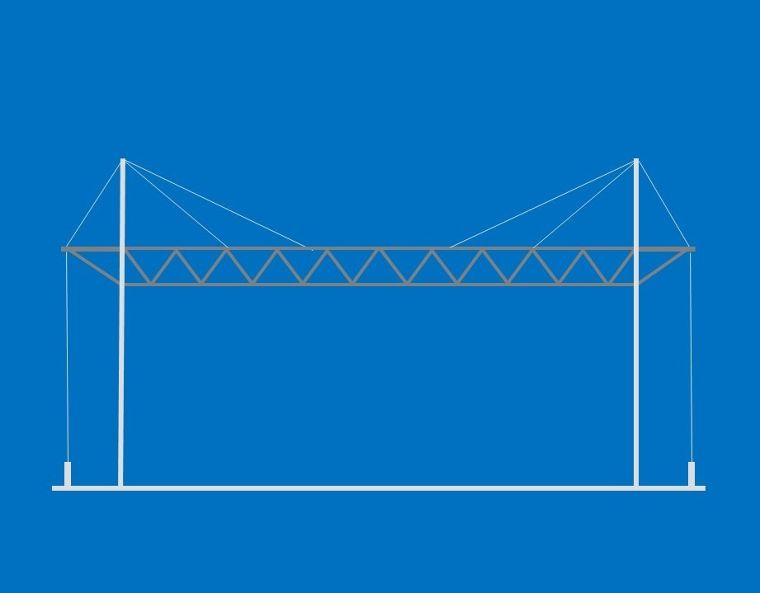

ตัวอย่างโครงสร้างหลังคาแบบโครงเคเบิลขึง (Roof Cable Structure)

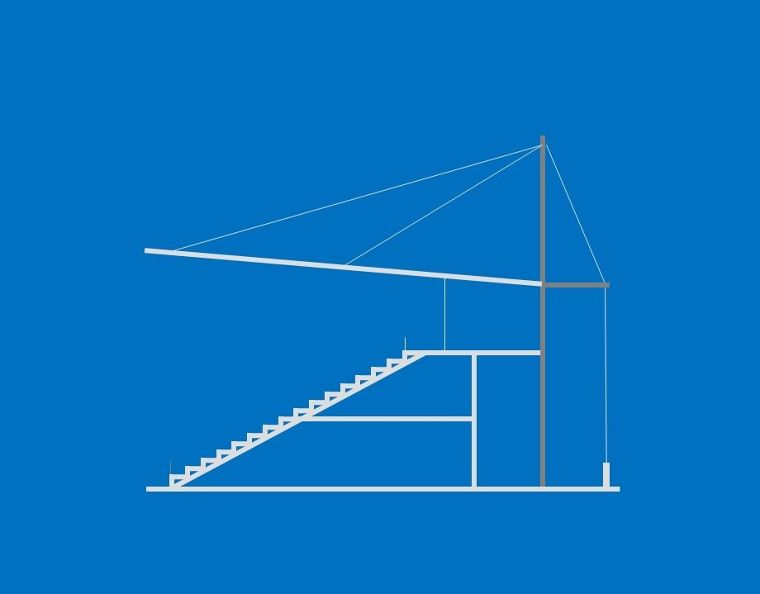

ตัวอย่างโครงสร้างหลังคาแบบโครงเคเบิลขึง (Roof Cable Structure)

ตัวอย่างโครงสร้างหลังคาแบบโครงเคเบิลขึง (Roof Cable Structure)

การออกแบบใช้งานโครงสร้างหลังคาโครงขึง (Roof Cable Structure) ในงานสถาปัตยกรรม ถูกนำไปใช้กับอาคารหลากหลายรูปแบบ อาทิเช่น

  • โครงสร้างหลังคาอาคารหอประชุม และโรงมหรสพขนาดใหญ่
  • โครงสร้างหลังคาสนามกีฬาในร่ม
  • โครงสร้างหลังคาสนามกีฬากลางแจ้งขนาดใหญ่
  • โครงสร้างหลังคาโรงจอดเครื่องบิน
  • โครงสร้างหลังคาโรงงานอุตสาหกรรม
  • โครงสร้างหลังคาศูนย์จัดแสดงสินค้า
  • โครงสร้างหลังคาศูนย์การค้า
  • โครงสร้างหลังคาที่จอดรถ
  • โครงสร้างหลังคาสนามบิน, สถานีรถไฟ และสถานีขนส่ง
  • โครงสร้างหลังคาอาคารอเนกประสงค์

สำหรับท่านที่สนใจท่อเหล็กดำ และท่อเหล็กตะเข็บเกลียวที่ใช้ในงานโครงสร้าง

สามารถสอบถามข้อมูล และติดต่อแบรนด์ได้ที่ Cotco Call Center  02-285-2700​ ​

Website : www.cotcometalworks.co.th  ,FB Page : Cotco Metal Works Ltd.

บริษัท คอทโก้เมททอลเวอร์คส จำกัด / COTCO METAL WORKS LIMITED
ผู้ผลิตท่อเหล็ก เหล็กรูปพรรณขึ้นรูปเย็น และศูนย์บริการเหล็ก ...
...
