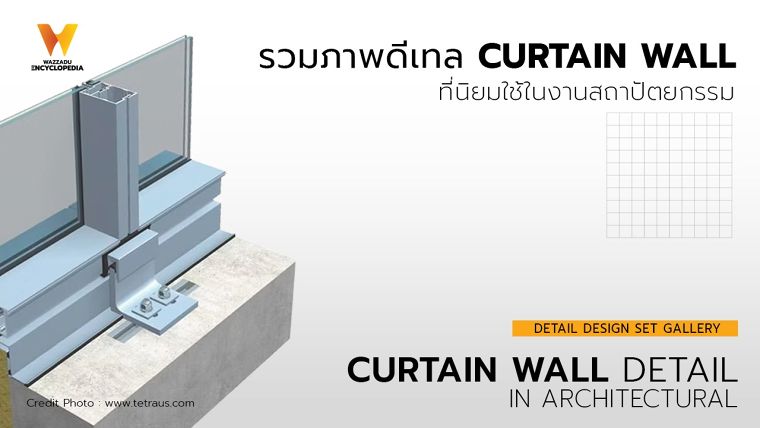

รวมภาพดีเทล Curtain Wall ในงานสถาปัตยกรรม
Curtain Wall System เปรียบเสมือนกำแพงม่านกระจกขนาดใหญ่ที่คอยห่อหุ้มตัวอาคาร ไม่ต่างจากมนุษย์ที่ต้องห่อหุ้มร่างกายด้วยเสื้อผ้าอาภรณ์แบบต่างๆ ซึ่งนอกจากคุณประโยชน์ในการใช้งานแล้ว ยังสะท้อนรสนิยม หรือ รูปแบบสไตล์ที่เหมาะกับช่วงเวลาในยุคๆนั้นได้ชัดเจน ระบบผนัง Curtain Wall ได้รับความนิยมในงานสถาปัตยกรรมอย่างแพร่หลาย โดยออกแบบมาเพื่อป้องกันการซึมผ่านของอากาศ และน้ำ ช่วยดูดซับแรงกระแทกจากแรงดันลมบนที่สูง และแรงกระทำจากแผ่นดินไหวที่เกิดขึ้นกับตัวอาคาร มีความทนทาน และทนต่อแรงลมความเร็วสูงในภูมิประเทศที่มีสภาพอากาศที่หลากหลาย นอกจากนี้ยังให้ความสวยงามทันสมัย และเมื่อมองจากภายในออกไปสู่ภายนอกอาคารจะสามารถมองเห็นทัศนียภาพภายนอกได้ชัดเจนกว้างขึ้น

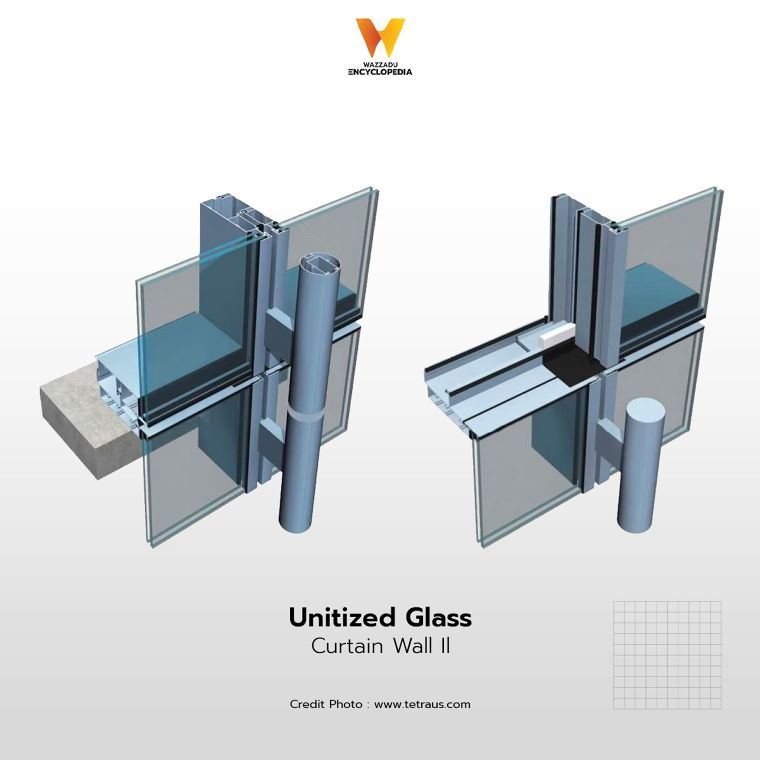

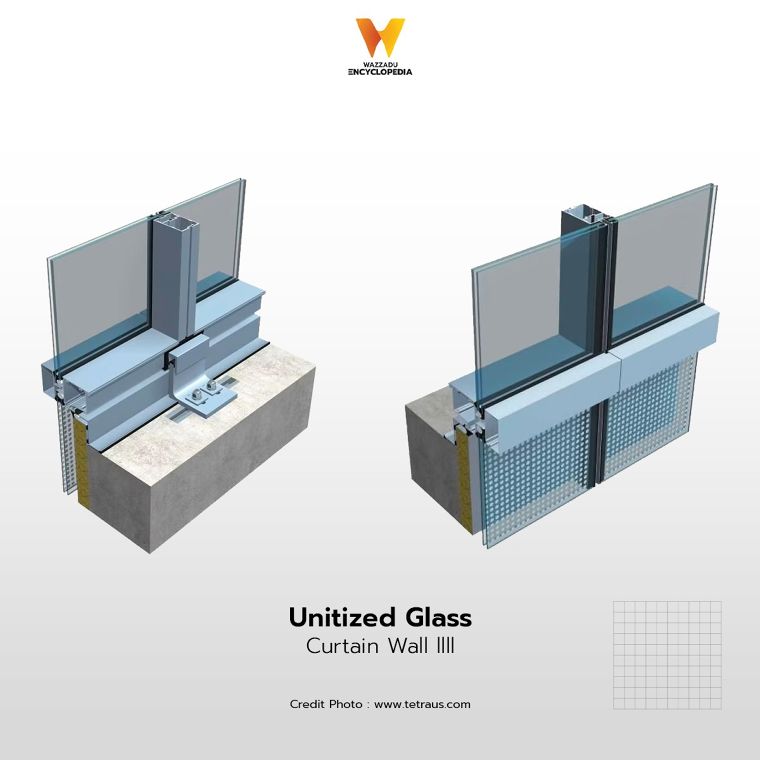

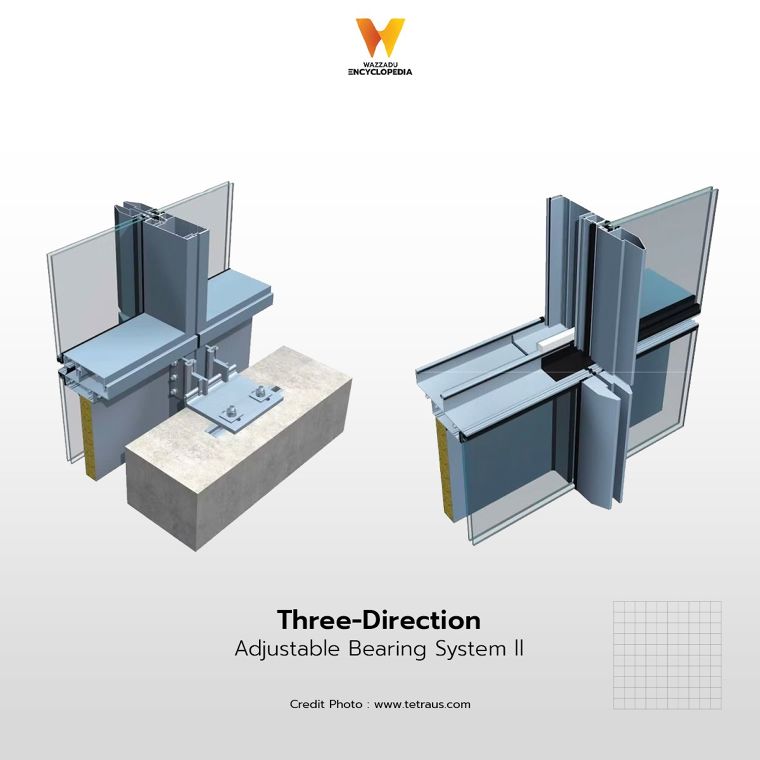

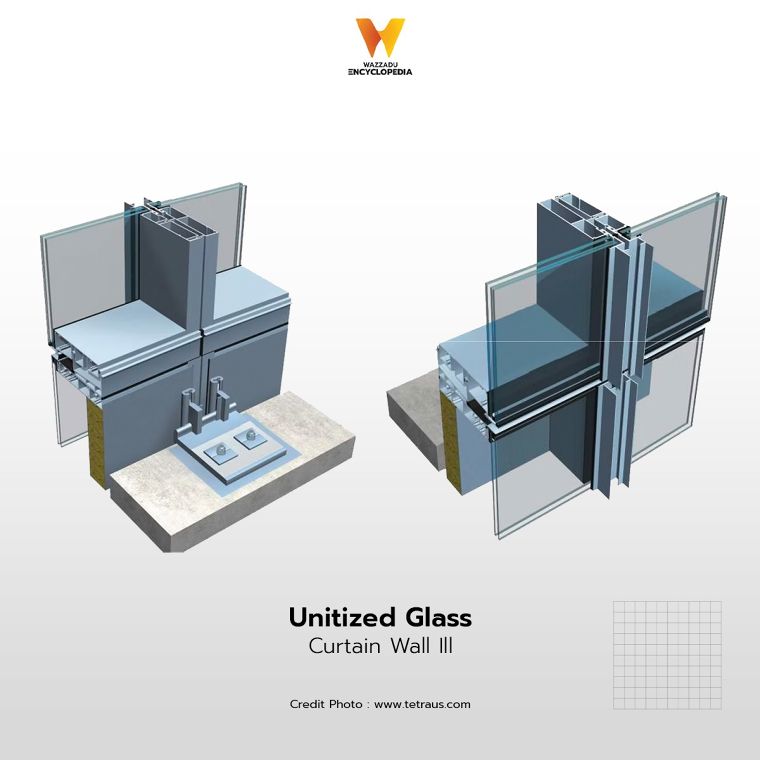

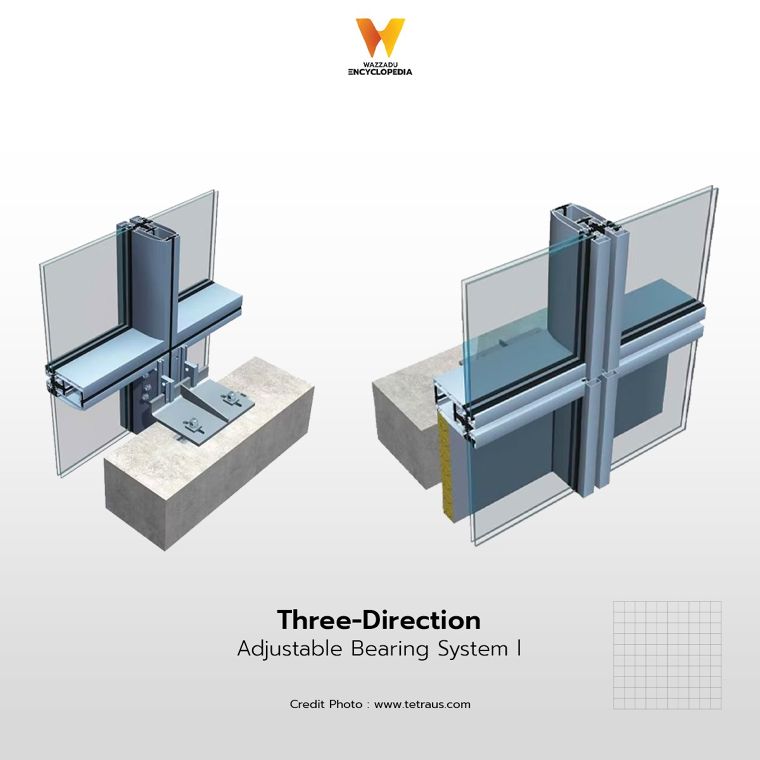

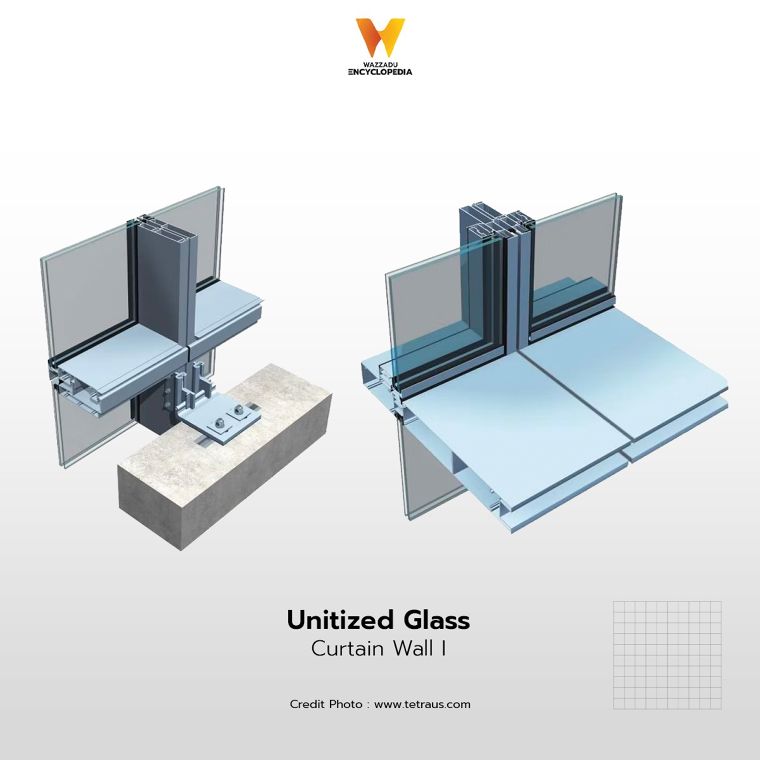

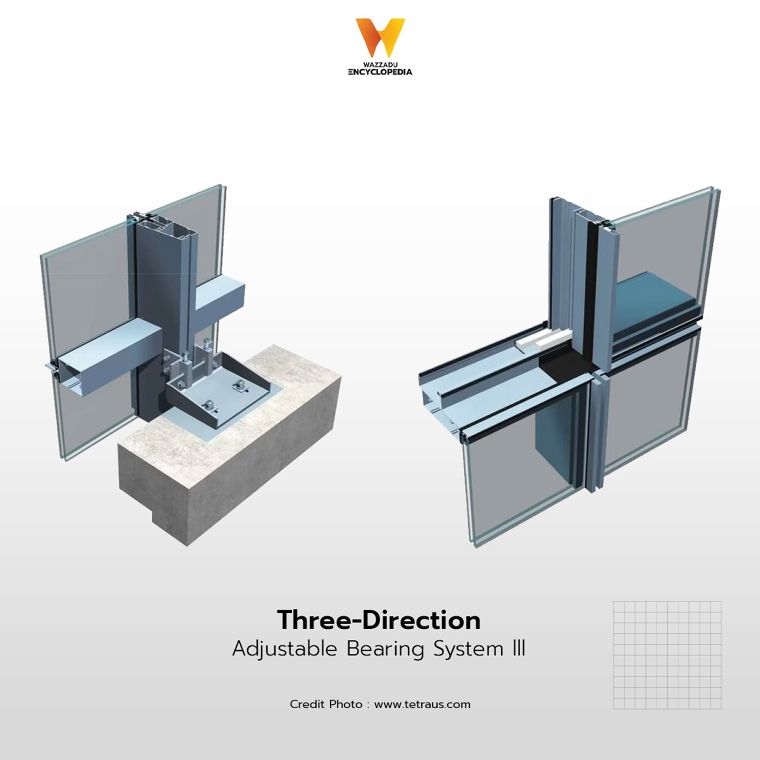

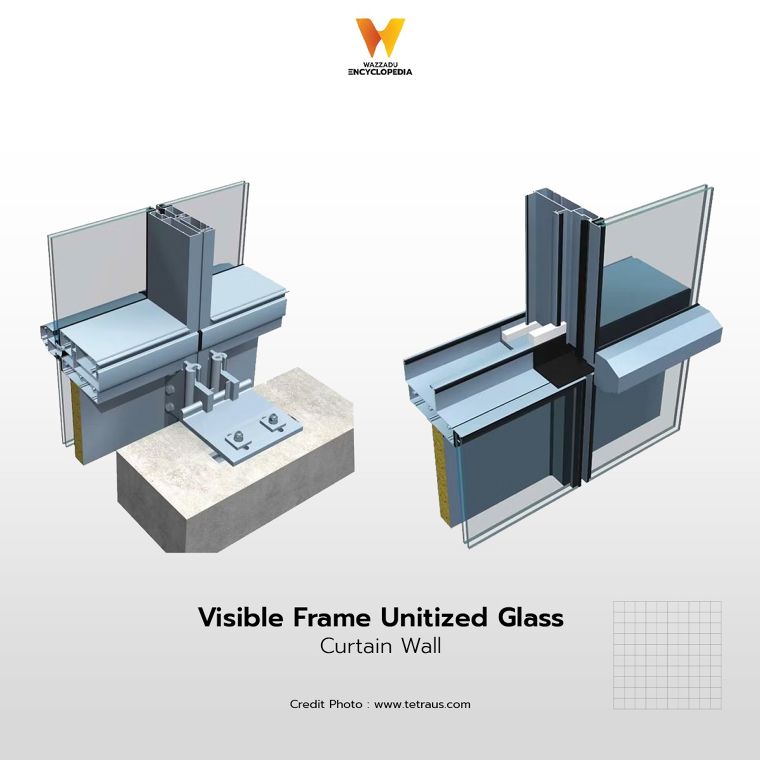

Curtain Wall System เป็นระบบผนังอาคารที่รองรับกำลังน้ำหนักบรรทุกที่ตายตัวของตัวเอง โดยยึด หรือ แขวนผืนผนังกระจกเข้ากับโครงสร้างของอาคารบริเวณหน้าคาน สันของแผ่นพื้น หรือสันของแผ่นพื้นไร้คาน โดยจะติดตั้งแผ่นกระจกเข้ากับโครงเหล็ก หรือ อะลูมิเนียม ซึ่งมีทั้งรูปแบบที่เห็นโครงในแนวตั้ง-นอนทั้งภายใน และภายนอกอาคาร รวมถึงรูปแบบที่นิยมมาก คือ การซ่อนโครงไว้ภายในอาคาร ส่วนภายนอกจะเห็นเป็นกระจกประกอบชนกันอย่างเรียบเนียนไม่สะดุด จึงทำให้ตัวอาคารเปรียบเสมือนแท่งแก้วขนาดใหญ่ ที่สะท้อนรสนิยมความทันสมัย ดังเช่นตึกกระจกระฟ้ายุคใหม่ที่มีให้เราเห็นจนคุ้นตาในปัจจุบัน
โดยทั่วไปแล้วโครงสร้างกรอบของผนัง Curtain wall จะประกอบด้วย 2 ลักษณะ ได้แก่
1. โครงตัวตั้ง (mullion) ทำหน้าที่รับน้ำหนักทั้งหมดของผนัง Curtain wall และส่งถ่ายเข้าสู่โครงสร้างผนังอาคาร มักจะยาวต่อเนื่องกัน 1-2 ชั้นของอาคารเป็นต้นไป
2. โครงตัวนอน (transom) ทำหน้าที่เป็นโครงสร้างรองรับน้ำหนักของแผ่นลูกฟัก บานหน้าต่าง ตลอดจนแรงโหลดตายตัวของตัวมันเอง
จุดเด่นของระบบผนัง Curtain Wall
- การก่อสร้างทำได้อย่างรวดเร็ว ประหยัดค่าใช้จ่าย
- ผนังมีน้ำหนักเบา ช่วยประหยัดราคาโครงสร้าง
- ให้ความสวยงามทันสมัย ช่วยสร้างอัตลักษณ์เด่นให้กับตัวอาคาร
- ดูแลทำความสะอาดได้ง่าย ด้วยการใช้ระบบกระเช้ากอนโดล่าในการเลื่อนขึ้นลงสำหรับทำความสะอาด เช่น ตึกสูงทั่วไป
- สามารถรับแรงดันลมในที่สูง และดูดซับแรงสั่นสะเทือนจากแผ่นดินไหวได้
- ป้องกันการซึมผ่านของอากาศ และน้ำ
- เมื่อซิลิโคน ซีล เกิดรอยรั่ว จะสามารถสังเกตเห็น และแก้ไขได้อย่างรวดเร็ว ง่าย และถูกจุด
- ให้ความปลอดโปร่ง แสงสว่างผ่านได้อย่างเหมาะสม สามารถมองเห็นทัศนียภาพภายนอกได้ชัดเจน
ข้อควรระวังในการใช้ระบบผนัง Curtain Wall
- การรั่วของน้ำ ต้องระมัดระวังในการติดตั้งโครงและรอยต่อของระบบ
- ลูกฟักกระจกอาจได้รับความเสียหาย เมื่อมีความแตกต่างของอุณหภูมิที่ผิวกระจกแบบฉับพลัน
- อาจทำให้แผ่นกระจกหลุดร่วง ถ้าหากใช้ระบบที่ไม่เหมาะสม หรือ ติดตั้งผิดรูปแบบ แม้คลาดเคลื่อนเพียงเล็กน้อย
- การภ่ายเทความร้อนสูงหากใช้กระจกที่ไม่ช่วยป้องกันความร้อน การออกแบบต้องคำนึงถึงการถ่ายเทความร้อนก่อนเข้าสู่ตัวอาคาร รวมถึงการรักษาสมดุลอุณหภูมิภายในอาคาร เพื่อลดค่าใช้จ่ายของการปรับอากาศ
- ซิลิโคน ซีล หรือ ยาแนวจะมีอายุจำกัด ต้องมีการเปลี่ยนตามอายุการใช้งาน
ข้อมูลอ้างอิงจาก
- Minimum Design Loads for Buildings and Other Structures American Society of Civil Engineers
- Design of Buildings to Resist Progressive Collapse
- www.2e-building.com
รูปภาพประกอบจาก
www.tetraus.com
