กำแพงกันดินสำเร็จรูป สำหรับงานออกแบบปรับปรุงภูมิทัศน์

งานออกแบบภูมิทัศน์ เป็นศิลปะและวิทยาศาสตร์ว่าด้วยการออกแบบวางแผน การอนุรักษ์และจัดการพื้นที่ใช้สอยภายนอกอาคาร รวมทั้งพื้นที่บางส่วนภายในหรือบนดาดฟ้าอาคาร ซึ่งภูมิสถาปัตย์จะเน้นการออกแบบพื้นที่ภายนอก อย่างเช่น การออกแบบสวนสาธารณะของที่พักอาศัย การออกแบบภูมิทัศน์สำหรับพื้นที่สาธารณะ ซึ่งเป็นอีกหนึ่งแขนงของศาสตร์ด้านการออกแบบที่มีมาอย่างยาวนาน ดังนั้น งานออกแบบภูมิทัศน์ จึงเหมือนกับอยู่รายรอบตัวเรา เป็นการออกแบบที่ทำให้เกิดสุนทรียะให้กับมนุษย์ และเติมเต็มงานออกแบบให้สมบูรณ์มากยิ่งขึ้น

ลักษณะโดยรวม

ขอบเขตของงานภูมิสถาปนิก มีความกว้างขวางและหลากหลาย อาจครอบคลุมได้ตั้งแต่การสร้างสรรค์สวนสาธารณะ พื้นที่สาธารณะ และถนนอุทยาน ไปจนถึงการวางผังบริเวณกลุ่มอาคารสำนักงาน การออกแบบที่พักอาศัยไปจนถึงการออกแบบโครงสร้างพื้นฐานของเมืองและการจัดการพื้นที่ธรรมชาติขนาดใหญ่ หรือการฟื้นฟูภูมิทัศน์ที่เสียหาย เช่น เหมืองแร่เก่า บริเวณฝังกลบขยะ ภูมิสถาปัตยกรรมทับซ้อนกับการจัดสวนก็จริง แต่จะเป็นงานวิชาชีพที่มีปัจจัยพิจารณาในการออกแบบและมีขอบเขตกว้างขวางมากเลยทีเดียว

• ภูมิสถาปนิกทำงานในพื้นที่ภายนอกอาคารเกือบทุกชนิดและพื้นบางส่วนภายในหรือบนดาดฟ้าอาคาร ทั้งใหญ่และเล็ก ในเมืองและชนบท ทั้งด้วยวัสดุ “แข็ง” (hardscape) / “นุ่ม” (softscape) ภูมิสถาปนิกทำงานครอบคลุม:
• รูปทรง ขนาดส่วนและการวางผังโครงการใหม่
• งานที่พักอาศัยส่วนบุคคล ตามกฎหมายประเทศไทยสามารถออกแบบที่อยู่อาศัยได้ไม่เกิน 3 ชั้น
• งานสาธารณะ
• การออกแบบผังบริเวณโรงเรียน มหาวิทยาลัยและโรงแรม
• สวนสาธารณะ สนามกอล์ฟ สวนสนุกและสนามเล่นกีฬาต่างๆ
• บริเวณโครงการเคหะ นิคมอุตสาหกรรมและโครงการเชิงการค้า
• ทางหลวง โครงสร้างทางการขนส่ง สะพานและทางผ่าน
• ลานเมืองและลานชุมชนและระบบทางเดินเท้า
• โครงการฟื้นฟูชุมชนเมืองขนาดเล็กและใหญ่
• ป่า แหล่งท่องเที่ยว ภูมิทัศน์ประวัติศาสตร์ และการประเมินทางภูมิทัศน์หรือการศึกษาด้านการอนุรักษ์
• ภูมิทัศน์วัฒนธรรม (Cultural Landscape)
• อ่างเก็บน้ำ เขื่อน สถานีไฟฟ้า บ่อขุดวัสดุทางอุตสาหกรรมหรือโครงการทางอุตสาหกรรมขนาดใหญ่ รวมทั้งบริเวณบริการนักท่องเที่ยวในอุทยานแห่งชาติ
• การประเมินสภาพแวดล้อม การให้คำปรึกษางานวางแผนภูมิทัศน์และการทำข้อเสนอในการจัดการผืนแผ่นดิน
• โครงการพัฒนาพื้นที่ชายฝั่งและเกาะ

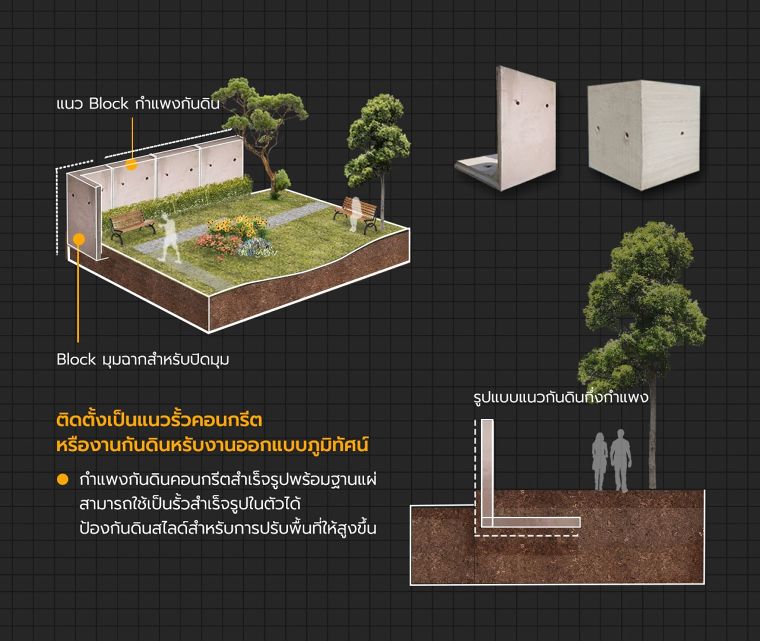

กำแพงกันดินคอนกรีตสำเร็จรูปพร้อมฐานแผ่

กำแพงกันดินคอนกรีตสำเร็จรูปพร้อมฐานแผ่ สามารถใช้ป้องกันดินสไลด์สำหรับการปลูกสร้างอาคาร และใช้เป็นร้้วสำเร็จรูปในตัวสำหรับงานออกแบบภูมิทัศน์ได้เช่นเดียวกัน

คุณสมบัติหรือจุดเด่น

• ขนส่งและเคลื่อนย้ายสะดวก เพราะมีลักษณะเป็นยูนิต
• ติดตั้งได้ง่ายเพียง ขุดเคลียร์หน้าดิน เทลีน วางกำแพง จากนั้นก็ปรับระดับดินตามที่ต้องการก็เป็นอันเสร็จสิ้น
• เป็นกำแพงกันดินที่มีฐานแผ่ และรูระบายน้ำในตัว
• สามารถใช้เป็นรั้วสำเร็จรูปในตัวได้ นอกจากนี้ยังสามารถทำ Dowel (เส้นเหล็กเดือย) เพื่อต่อกำแพง ด้านบนกำแพงกันดินให้สูงขึ้นได้
• มีความทนทานสูงตามหลักทางด้านวิศวกรรม
• มีขนาดให้เลือกหลากหลาย เช่น ขนาดเล็ก 60x50x100 หนา 10 cm ,ขนาดกลาง 210x180x200 หนา 17.5 cm และขนาดใหญ่ 420x360x100 หนา 30 cm

ขั้นตอนการติดตั้ง

1. ขุดดินเพื่อปรับพื้นที่สำหรับการเทลีน และการวาง Retaining Wall L Series “กำแพงกันดินรูปตัว L” แบบสำเร็จรูป

2. เทลีน เป็นการเทคอนกรีตเพื่อปรับพื้นผิวของหน้าดิน เพื่อการวางโครงสร้างให้แข็งแรงมากขึ้น

3. วางกำแพงสำเร็จรูป Retaining Wall L Series กำแพงกันดินรูปตัว L ตามจุดต่างๆ ที่ต้องการ

4. ปรับระดับพื้นดินโดยรอบเพื่อการจบงานให้เรียบร้อย

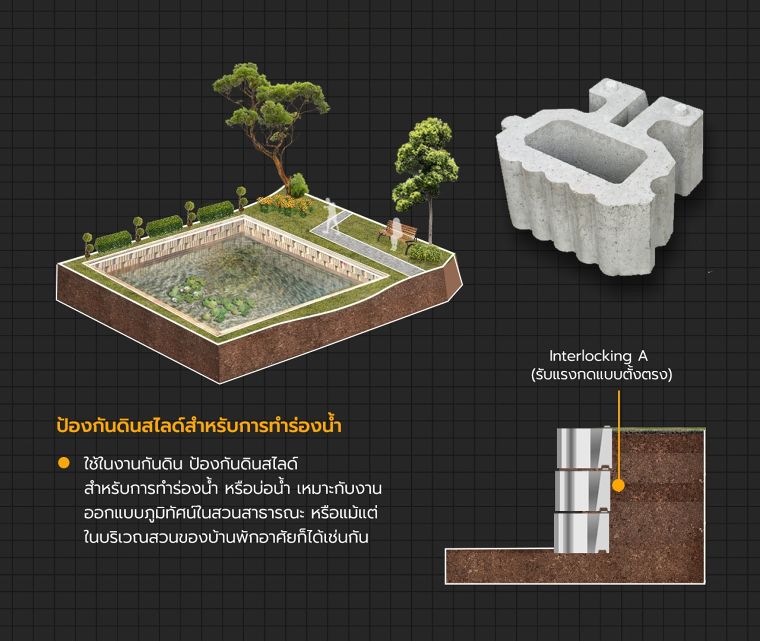

บล็อกกำแพงกันดินคอนกรีตขนาดเล็ก (ผิวหน้าลอนคลื่น)

บล็อกกำแพงกันดินคอนกรีตขนาดเล็กผิวหน้าลอนคลื่น ป้องกันดินสไลด์สำหรับการปรับพื้นที่ให้สูงขึ้น สามารถนำไปใช้ในการป้องกันดินสไลด์สำหรับการปรับภูมิทัศน์ให้มีความสวยงาม โดยสามารถปลูกพืช และต้นไม้เพื่อเสริมสร้างทัศยนียภาพได้

คุณสมบัติหรือจุดเด่น

• ลักษณะผิวหน้าแบบลอนคลื่น นอกจากจะให้ความสวยงามแล้ว ยังช่วยป้องกันการกัดเซาะได้ดีอีกด้วย
• มีข้อดีเรื่องการขนส่งง่ายเช่นกัน
• ติดตั้งได้ง่าย โดยใช้วิธีการเคลียร์หน้าดิน เทลีน วางบล็อกกำแพงกันดิน จากนั้นก็ปรับระดับดินตามที่ต้องการ
• แต่ละยูนิตมีเดือย Lock ทั้งแนวระนาบรับแรงกด และแรงเฉือน ช่วยเพิ่มความแข็งแรง และมีประสิทธิภาพในการรับแรงดันมากขึ้น
• สามารถใช้ร่วมกับเสาเข็ม และ Geogrid หรือ ตาข่ายเสริมกำลังดินได้
• มีอายุการใช้งานที่ยาวนาน ให้ความทนทานสูงตามหลักทางด้านวิศวกรรม
• สามารถก่อได้ในแนวตั้ง 90 องศา ทำให้ใช้ประโยนช์เนื้อที่ได้อย่างเต็มประสิทธิภาพ
• มีช่องสำหรับใส่ดิน หรือ ร้อยเหล็ก เทปูน เพื่อเพิ่มความแข็งแรงให้แนวกำแพงอีกชั้นหนึ่ง
• ขนาดในท้องตลาด 50 x 48.5 x 25 cm. นำ้หนัก 70 กิโลกรัม

ขั้นตอนการติดตั้ง

1. ขั้นตอนการติดตั้ง  บล็อกกำแพงกันดิน (Retaining Wall Block)
2. ขุดดินจากระดับดินเดิมลงไป 30-50 ซม.
3. เข้าแบบผูกเหล็กเสริมและเทคอนกรีตฐาน
4. ยกติดตั้งบล็อกกำแพงกันดินจากก้อนล่างสุด
5. กลบดินหลังบล็อกให้ปรับดินบดอัดแน่นเป็นชั้นๆ ทุกๆ ความสูง 0.50 ม.
6. เข้าแบบผูกเหล็กเสริมและเทคอนกรีตพื้น บนหลังกำแพง
7. ขุดปรับดินบดอัดแน่น และ วางรางน้ำ คสล. สำเร็จรูป CCP
8. กลบดินหลังบล็อก
9. บดอัดทุกชั้นเพื่อความแข็งแรงของกำแพง
10. การติดตั้งกำแพงกันดิน CPS สูงไม่เกิน 2 เมตร สามารถติดตั้งบนดินทั่วไปได้เลย แต่ถ้าดินไม่แน่น หรือใกล้ตลิ่งต้องมีการปรับปรุงการรับน้ำหนักของดินเพิ่ม

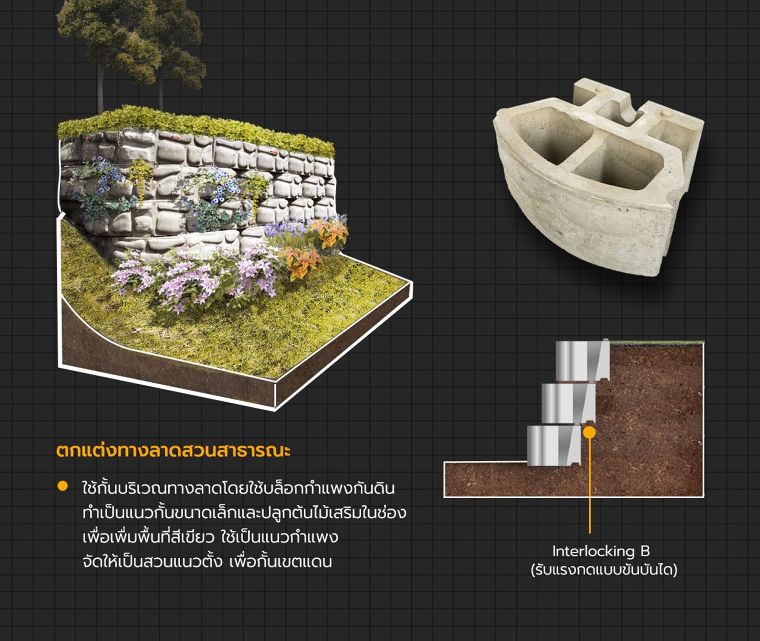

บล็อกกำแพงกันดินคอนกรีตขนาดใหญ่ (ผิวหน้าโค้ง)

บล็อกกำแพงกันดินคอนกรีตขนาดใหญ่ (ผิวหน้าโค้ง) เป็นกำแพงกันดินที่มีผิวหน้าโค้ง ช่วยให้แนวกำแพงกันดินมีมีติที่ดูสวยงาม ใช้กั้นบริเวณทางลาดโดยใช้บล็อกกำแพงกันดิน ทำเป็นแนวกั้นขนาดเล็ก และปลูกต้นไม้เสริมในช่อง เพื่อเพิ่มพื้นที่สีเขียว ใช้เป็นแนวกำแพงหรือจัดให้เป็นสวนแนวตั้ง แบ่งขอบเขต สร้าง Step ให้งานออกแบบภูมิทัศน์น่าสนใจ

คุณสมบัติหรือจุดเด่น

• เป็นกำแพงกันดินที่มีผิวหน้าโค้ง ช่วยให้แนวกำแพงกันดินมีมีติที่ดูสวยงาม
• มีลักษณะเป็นยูนิต จึงทำให้ง่ายต่อการขนส่งและเคลื่อนย้าย
• ติดตั้งได้ง่ายเพียงขุดเคลียร์หน้าดิน เทลีน วางกำแพงกันดิน จากนั้นก็ปรับระดับดินตามที่ต้องการ
• แต่ละยูนิตจะมีเดือย Lock ทั้งแนวระนาบรับแรงกด และแรงเฉือน จึงทำให้แนวกำแพงกันดินมีความแข็งแรง และให้ประสิทธิภาพในการรับแรงดันมากขึ้น
• สามารถก่อได้ในแนวตั้ง 90 องศา และแนวตั้งแบบขั้นบันได
• สามารถใช้ร่วมกับเสาเข็ม และ Geogrid หรือ ตาข่ายเสริมกำลังดินได้
• มีอายุการใช้งานที่ยาวนาน ให้ความทนทานสูงตามหลักทางด้านวิศวกรรม
• มีช่องสำหรับใส่ดิน หรือ ร้อยเหล็ก เทปูน เพื่อเพิ่มความแข็งแรงให้แนวกำแพงอีกชั้นหนึ่ง
• ขนาดในท้องตลาด 100x75x50 cm. น้ำหนัก 450 กิโลกรัม

ขั้นตอนการติดตั้ง

• ขั้นตอนการติดตั้ง  บล็อกกำแพงกันดิน (Retaining Wall Block)
• ขุดดินจากระดับดินเดิมลงไป 30-50 ซม.
• เข้าแบบผูกเหล็กเสริมและเทคอนกรีตฐาน
• ยกติดตั้งบล็อกกำแพงกันดินจากก้อนล่างสุด
• กลบดินหลังบล็อกให้ปรับดินบดอัดแน่นเป็นชั้นๆ ทุกๆ ความสูง 0.50 ม.
• เข้าแบบผูกเหล็กเสริมและเทคอนกรีตพื้น บนหลังกำแพง
• ขุดปรับดินบดอัดแน่น และ วางรางน้ำ คสล. สำเร็จรูป CCP
• กลบดินหลังบล็อก
• บดอัดทุกชั้นเพื่อความแข็งแรงของกำแพง
• การติดตั้งกำแพงกันดิน CPS สูงไม่เกิน 2 เมตร สามารถติดตั้งบนดินทั่วไปได้เลย แต่ถ้าดินไม่แน่น หรือใกล้ตลิ่งต้องมีการปรับปรุงการรับน้ำหนักของดินเพิ่ม

ข้อมูลผลิตภัณฑ์กำแพงกันดินแต่ละแบบ

ข้อมูลวัสดุศาสตร์ และหลักการออกแบบอื่นๆ ที่น่าสนใจ

เขียน และเรียบเรียงโดย Wazzadu Encyclopedia

ข้อมูลอ้างอิงจาก

• แบรนด์ CPS - CCP Pavingstone
• wikipedia
